葉向東：“2025版標準簡化了2019版的一些規定，特別是根據近幾年專家在現場檢查提出的無端要求，做了實驗證明。是儀表接地技術的正名，還原儀表接地原理，為工程實踐服務。兩個版本均沒有強制條款或強制要求，給了現場靈活運用的余地。是現場儀表接地規定的重要改進。標準規范不是“鐵律”，程度用詞就是應用規則，規范條文在一定條件下能靈活運用。所有標準規范都有局限性，有些是多方因素平衡下的階段性成果。本規范部分驗證試驗在報批后開展，相關成果未能納入2025版，將留至后續更新，因此版本仍保留部分有待優化條文。

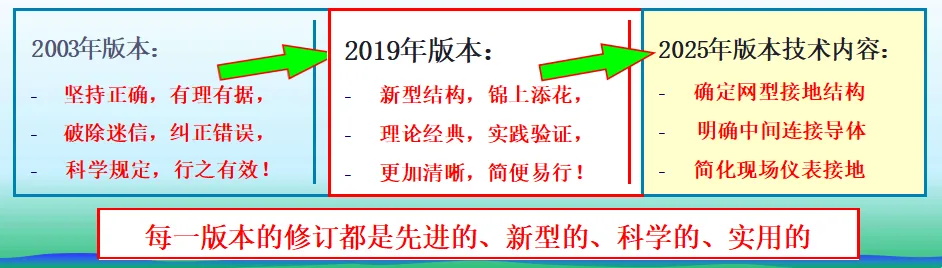

中華人民共和國石油化工行業標準《石油化工儀表接地設計規范》SH/T 3081版本的修訂：SH/T3081—1997→SH/T3081—2003→SH/T3081—2019→SH/T 3081—2025
關鍵點：規定了儀表系統接地與電氣專業的低壓配電系統接地合一，共用接地裝置
歸納多年的理論和實踐工程驗證、循序漸進地規定正確的接地原理、以網型的接地方案為主、引導采用更有效的做法、更加詳細清晰簡便。
圖/自控中心站（下同）
1、涉及的儀表及控制系統接地種類
保護接地、工作接地、屏蔽接地、本質安全系統接地、防靜電接地、防雷接地
2、儀表接地沒有一致的分類，從不同的用途、觀點出發可能有不同的分類。
3、各種分類方式并沒有截然的區別，并不是單一功能，或單獨的適用范圍。
4、不同的資料對儀表接地分類五花八門，很多資料說不清楚分類的理論和工程原因。
5、SH/T 3081的分類并不是適用范圍的分類，而是作用原理、主要作用和儀表接地用意的泛分類，不是截然分開的，不是非此即彼的分類，比較容易理解，有時又不容易理解。
6、儀表接地的不同分類在實際作用和工程上是互相關聯的。并不是孤立的。
7、并沒有單方面的適用范圍，例如只要有儀表接地，無論初衷是什么，屬于什么分類，都不用另行單獨實施靜電接地。有的接地同時具有多種功效，所以如果進行分類應該是該種接地會起到什么作用。
1、保護接地的作用有三個：
-
在用電設備上形成與地面電位接近的電位，當用電設備絕緣損壞漏電時，不會對站在地上并且接觸用電設備金屬部件的人形成致人傷害的接觸電壓。
-
形成漏電回路電流，使漏電保護器件動作，起到保護作用。
-
用于電涌電流的泄放。電涌電流可能來自電源，也可能來自雷電。
2、儀表及控制系統保護接地的定義和概念
保護接地（也稱為安全接地）是為人身安全和儀表安全設置的接地。
儀表及控制系統的保護接地屬于低壓配電系統接地，所以由電氣專業按有關標準規范和方法設計，統一接入電氣專業的低壓配電系統接地網。
3、注意：接地不是安全用電的主要手段！安全用電主要的、最重要的手段是絕緣。
4、根據安全用電原理，具有絕緣外表面和絕緣的內部電路的電氣設備是不需要接地的。
電隔離：絕緣；自動斷電：斷路開關；等電位：接地。
基本防護用于正常情況，足夠滿足絕大多數情況的防護。
故障防護用于基本防護損壞時的防護，以防萬一，不是必須。
EC60079 、GB50058 、GB3836規定了不需要重復采用故障防護措施，規定了有自動切斷電源、雙重絕緣、加強絕緣、電氣分隔、特低電壓等故障防護措施時不需要接地。
強調絕緣和隔離是最好的防護措施，根據安全用電的基本原理、防護需要和防護措施科學地制定標準。

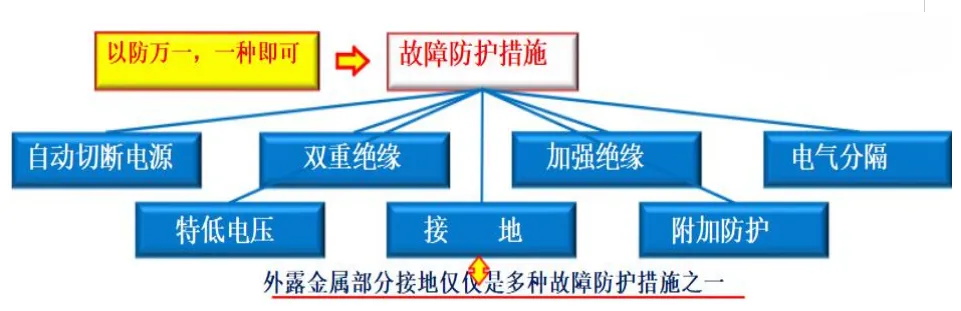

危險電壓的故障防護措施之一——保護接地

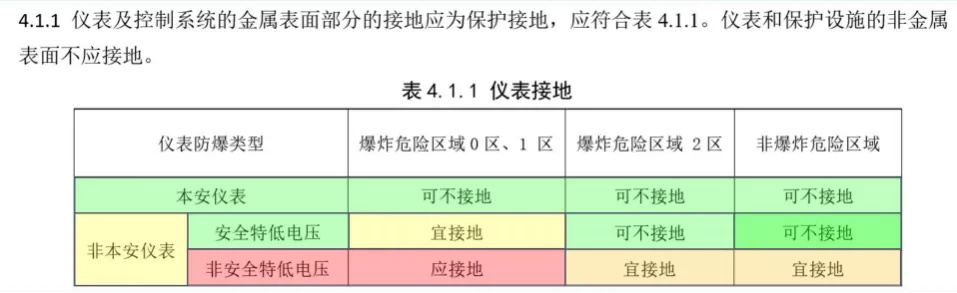

SH/T3081-2025版標準規定：
1、在爆炸或非爆炸危險環境，本安儀表系統不會形成危險條件，所以不需要接地。
2、在非爆炸危險環境，采用安全特低電壓SELV供電的非本安儀表不需要接地。
3、在爆炸危險環境中，采用安全特低電壓SELV供電的非本安儀表也可以不接地。
4、在爆炸危險環境中，采用非安全特低電壓SELV供電的非本安儀表需要接地。
現場儀表接地—利用金屬物體
怎樣接地？保護接地接什么？ 接到哪兒？
1、變送器外殼的接地端子里面不與電路板連接，接地端子是220VAC供電時期遺留的，現在采用安全特低電壓供電的儀表已經沒有用了。
2、儀表外殼的防護漆是絕緣的，不會產生危險電擊或打火，所以也不用接地。

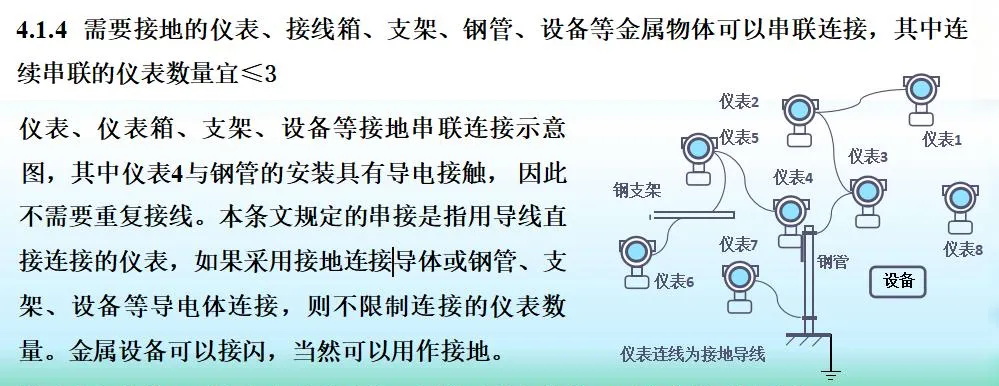

3、接地的鋼結構可以作為直接接地體，沒接地的鋼結構可以作為接地連接體。

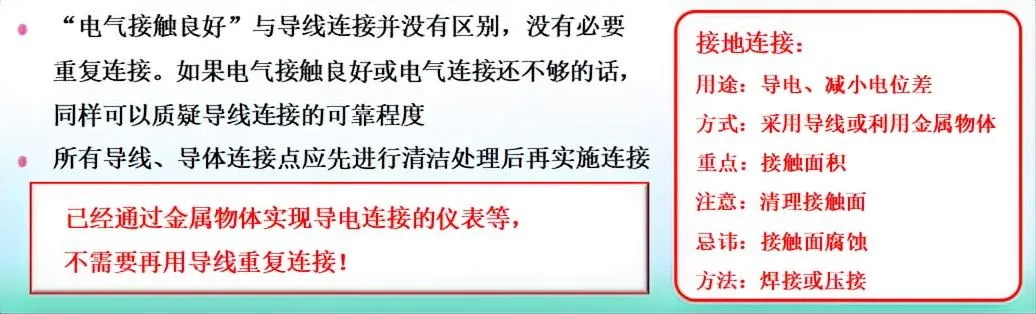

4、由于金屬之間的良好接觸就能實現良好的導電性能，可以充分利用，不需要重復接線。

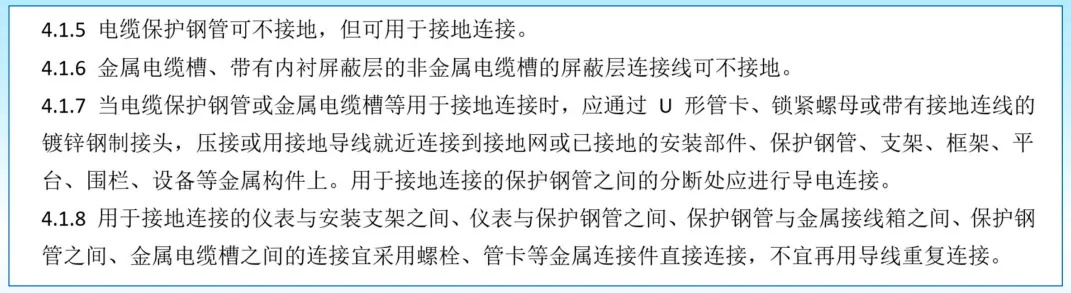

5、電纜槽的作用是機械防護，所以裝有屏蔽電纜或鎧裝電纜的電纜槽是不需要接地的。如果借用金屬電纜槽作為接地的中間導體，可以接地。電纜保護鋼管同樣。
6、金屬部件的緊密壓接（例如法蘭螺栓）有利于防止空氣和水的侵入，有利于防腐。
7、鋼管之間連接所用的膠帶如果是過盈連接是能夠破損導電的，即使不破損中間的介質也不會產生擊穿放電引燃外部的可燃?xì)怏w。
1、現場儀表沒有工作接地，控制室儀表的工作接地是控制系統的工作接地。
2、分散型控制系統（DCS）和可編程序控制器(PLC)的接地本來不是單獨的接地分類，有人將其分離出來是沒有道理的，國內、國外并沒有僅為DCS和PLC編制的接地規范。
3、DCS（或PLC）的設備可分為信號處理部分和數據處理部分。
信號處理部分就是控制器、檢測器的輸入、輸出（I/O）部分。這與常規儀表是一樣的，屬于儀表工作接地。
數據處理部分有控制器、操作臺、工程師站等各處理機或稱網絡站點設備。這些設備的實質是單板機、微型機、工作站、服務器、小型機、交換機等類型的計算機。
計算機電源中的接地就是保護接地，現在的計算機連外殼接地都沒有。

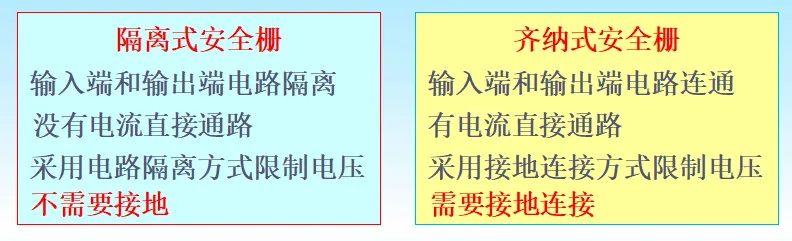

1、安全柵有齊納式安全柵和隔離式安全柵，電路原理不同。
2、既不是工作接地，也不是保護接地。
3、如果安全柵采用單獨接地的方式就會使現場電壓大于安全柵的限制電壓。
4、為使安全柵能在電源故障時實現對危險場所的保護，安全柵接地與電源的公共端連接。這決定了安全柵接地最終應是直流電源的公共端和電氣系統接地。
5、盡量應用隔離式安全柵，不但簡化了接地問題，還提高了共模電壓的抑制能力，提高了信號回路的抗干擾能力。
絕緣：隔離；導電：連接；限壓：接地。
1、根據屏蔽原理，金屬屏蔽體的接地可以增加效果，儀表屏蔽多指線路屏蔽。
2、屏蔽層接地的作用是減少靜電、外界電場或部分電磁場對芯線信號的干擾。
3、信號屏蔽電纜接地通常為單點接地，避免地電位差產生的干擾電流。
4、屏蔽層接到工作接地時，如果屏蔽層路徑中漏電可能直接影響信號。
5、電磁波的輻射干擾情況比較復雜，應采用多種方法有針對地進行防護，主要還是電路設計，信號識別、選擇和濾波等，僅依靠一般的屏蔽和接地是遠遠不夠的。
6、現場儀表系統沒有工作接地，電纜屏蔽層不接保護接地接哪兒？要接也只能是保護接地。
實驗充分證明，儀表信號接收端的濾波電路是最有效的抗干擾方法，可以消除所有典型頻率的電磁場干擾。
7、屏蔽層效果試驗的結果：
-
DCS的AI卡的濾波對消除干擾起決定作用
-
電纜是否屏蔽、屏蔽怎樣接地對電磁干擾沒有多少作用。
-
屏蔽有效但是也有限，靠屏蔽與接地不能徹底消除電磁干擾。嚴格屏蔽及屏蔽接地是沒有意義的。
-
內屏蔽信號接收端接地有效。
-
外屏蔽的接地、單端接地、雙端接地屏蔽效果都不明顯。
-
屏蔽對低頻的衰減效果比高頻好。
-
接地線長度對屏蔽效果沒有影響。銅絲編織與銅塑復合屏蔽對屏蔽效果沒有影響。

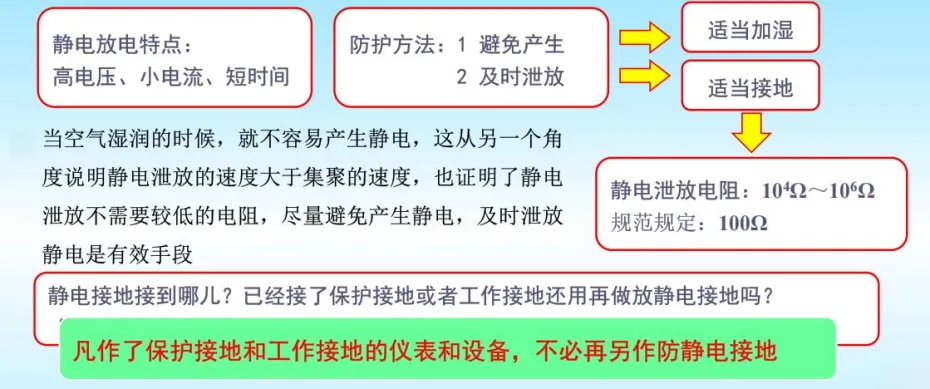

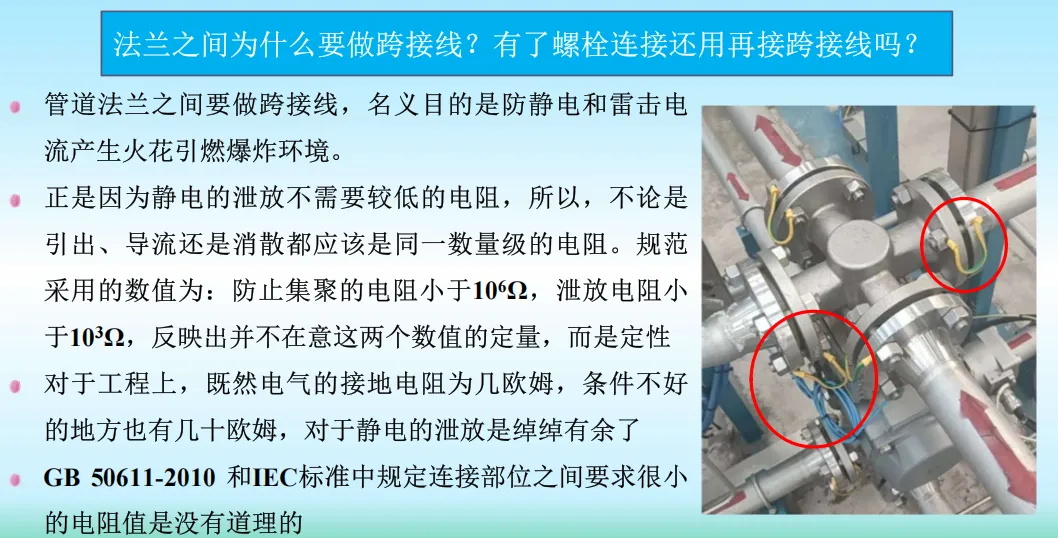

DCS、PLC等控制設備已經有防靜電設計，可以有效地防止靜電損害和影響。
參考資料：《關于靜電接地及法蘭跨接的討論》范詠峰，葉向東，《石油化工自動化》雜志，2024年第3期。
1、雷電防護接地的作用是將雷電流泄放入地。
2、雷擊電流分直擊雷電流和雷電電磁感應產生的電涌電流。
3、由于雷擊電流強度很高，即使是感應產生的電涌電流也有十幾至上百安培的幅值，但是雷擊電流的時間很短，本質是高頻強電流脈沖及電磁場脈沖。
4、由于雷電的性質是高電壓、大電流、強功率，只要有絕緣強度不夠的間隙，在雷擊的時候就會產生擊穿打火，接觸電阻的大小無關緊要，而接觸面積更重要。
5、由于絕大多數的儀表線路并不是直接暴露在空曠地區等容易受到雷擊的區域，所以危害儀表的絕大多數是電涌電流而不是直擊雷電流。
6、為了泄放雷擊電涌電流，需要盡可能短的放電路徑和盡可能小的通路阻抗。
7、SH/T3081不是儀表防雷工程設計的規定，所以僅規定了儀表防雷接地的一部分內容。
8、防雷接地僅是儀表及控制系統防雷工程的一個組成部分，不可把接地當成防雷的全部。
9、儀表系統雷電防護可參見SH/T 3164《石油化工儀表系統防雷工程設計規范》。

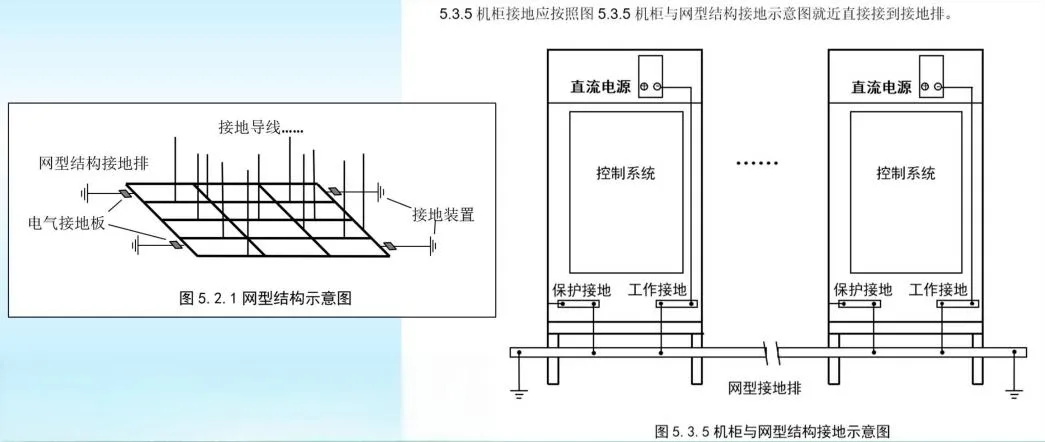

簡便有效的網型結構：
網型結構—原理清晰、功效明確、簡便易行、工程驗證的接地系統。
以網型結構接地系統為主，分支集中型結構接地系統作為資料性附錄。
工作接地和保護接地可以直接就近接到機柜下面的網型接地排，實現了較短的接地路徑。

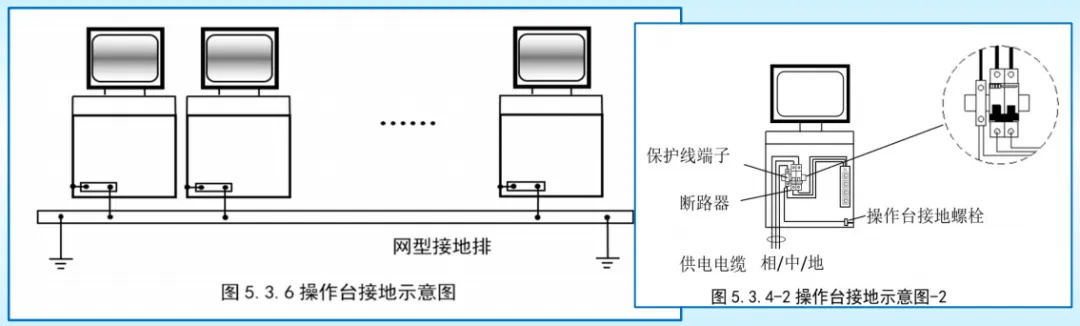

操作臺接地示意圖：
1）保留了沿供電電纜路徑或其他合適的路徑敷設銅材或熱鍍鋅扁鋼作為接地排；
2）增加了利用供電電纜中保護線端子的接地示意，與低壓工業電器和家用電器一致。
大多數計算機、服務器是不接地的，絕緣材料的操作臺不需要接地。
當今的操作設備已經沒有外部接地。未來的操作廳不再有儀表接地。

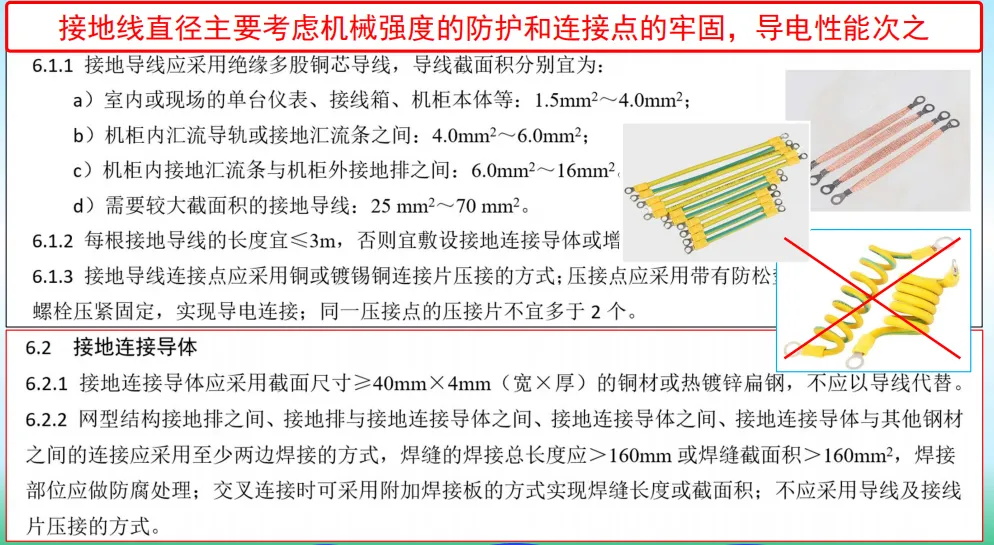

接地線應盡可能短，盡可能采用直線路徑敷設，苛求美觀并不重要。
接地電阻是接地裝置的對地電阻，數值等于接地裝置對地電壓與通過接地極流入地中電流的比值，按通過接地極的工頻交流電流計算出的電阻稱為工頻接地電阻。
儀表及控制系統的接地電阻為電氣專業的低壓配電系統接地裝置的接地電阻-應根據電氣專業有關標準規范確定，一般情況，不大于4歐姆。
接地裝置（電氣總接地板）對地電阻與儀表接地連接電阻之和稱為接地系統電阻。
從儀表或設備的接地端子到電氣總接地板之間的導線與連接點的電阻總和，稱為儀表接地連接電阻。

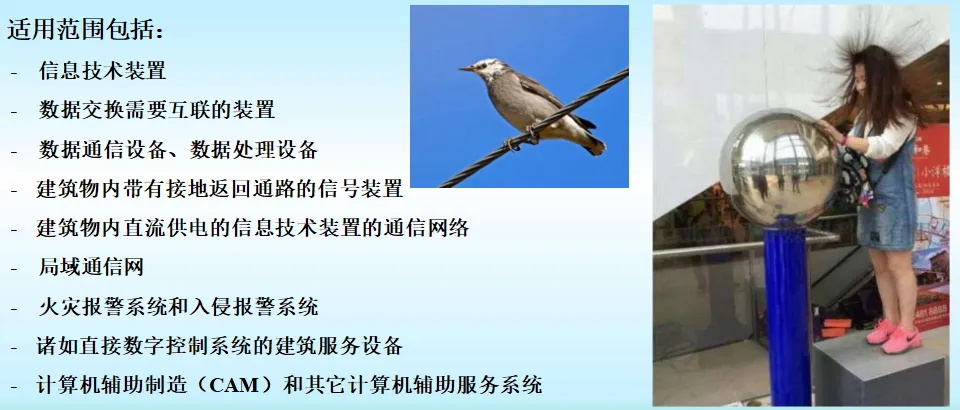

國際電工技術委員會IEC標準《信息技術裝置的接地和等電位連接》規定：
1、信息技術裝置功能接地和保護接地通過等電位連接，合用接地。
2、等電位狀態是非常安全的！
1、儀表接地本來是很簡單的，并不是必須的，多年來弄得越來越復雜，必須澄清！糾正！
2、共用接地是更安全、更可靠的接地方式，既減少了不同的參考點，也形成了低阻抗的電流泄放路徑，實現了用電設備安全運行、減少了對電子設備干擾。
3、安全用電的主要方法是良好的絕緣，接地僅僅是輔助防護措施之一。
4、電子電路絕不是離開接地就無法工作，很多電子電路與大地是絕緣的。
5、齊納式安全柵需要接地連接，隔離式安全柵不需要接地。
6、屏蔽既不是電氣安全的保護接地，也不是儀表系統內部電路工作所需要的接地，接到保護接地，或接到工作接地沒有區別；屏蔽僅能衰減一部分干擾，不能消除干擾。
7、網型結構接地具有更好的接地效能和簡便的工程結構，適用于所有用途的儀表接地。
8、現在的計算機、服務器不用外接地，沒有外殼接地；計算機電源中的接地是保護接地。
9、現場儀表沒有接地的需要，儀表電纜槽等也沒有必要接地。
10、儀表系統沒有接地電阻的需要，與電氣共用接地裝置，接地電阻就應遵從電氣接地電阻的要求。
轉載自“儀表圈”微信公眾號
